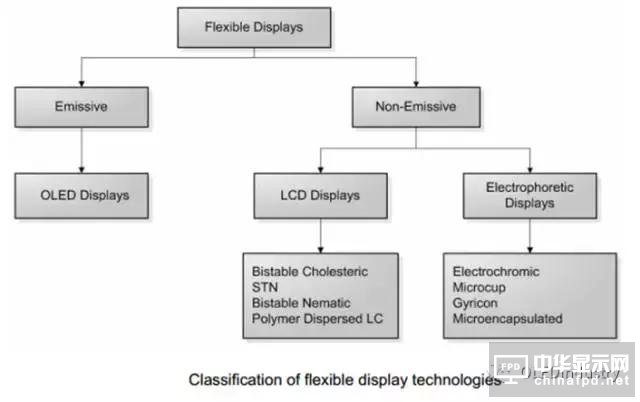

現行柔性顯示技術
現行柔性顯示技術

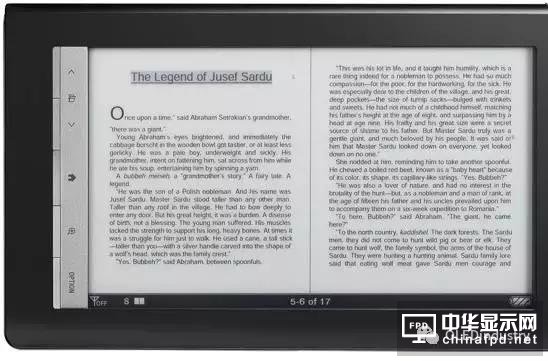

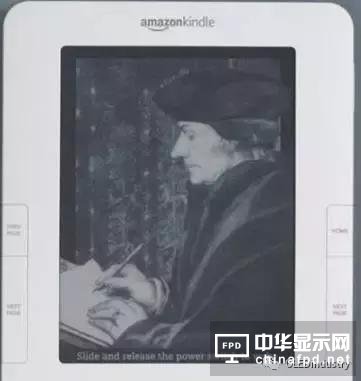

電泳顯示

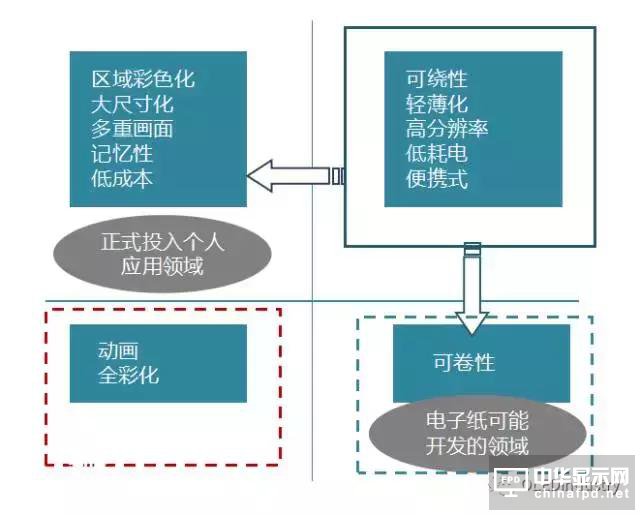

柔性顯示
OLED顯示

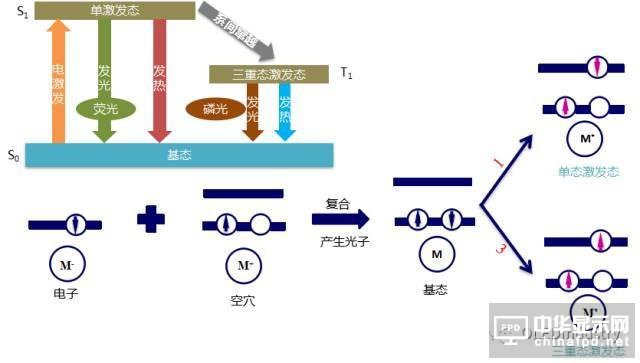

OLED發光原理
專業來說OLED的發光原理是這樣的：
在外界電壓驅動下
由電極注入的電子和空穴在有機發光層中復合釋放能量
并將能量傳遞給有機發光物質的分子
后者受到激發從基態躍遷到激發態
當受激分子從激發態回到基態時
輻射躍遷便產生了發光現象

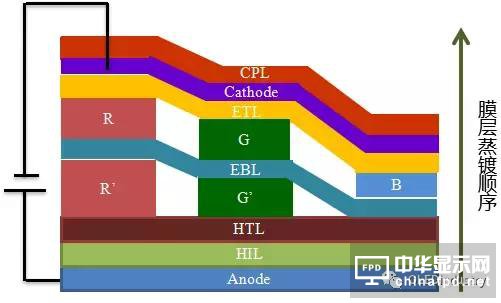

OLED器件結構
CPL: 保護陰極，防止光紊亂
Cathode: 陰極
ETL: 注入并傳輸電子
R, G, B: 發光層
EBL: 控制激子產生的位置
R’,G’: 傳輸空穴，調節微腔尺寸
HTL: 加速空穴的傳輸
HIL: 起緩沖作用，增強與ITO的結合性能，并注入空穴。
Anode: 陽極
無ETL原因：通過對ETL層摻雜，使其LUMO能級與陰極材料的功函數相匹配，同時兼顧傳輸性的發光材料，省去電子注入層，直接使用傳輸層。
EBL作用：R，G為磷光材料，EBL的作用是防止生命周期較強的三重太機激子擴散到空穴傳輸層，影響組建的光色及效率。
液晶柔性顯示

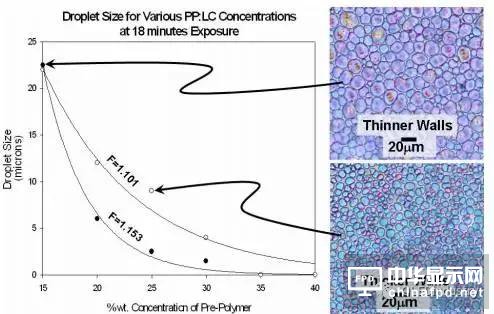

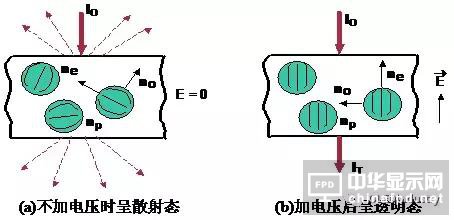

聚合物分散液晶顯示

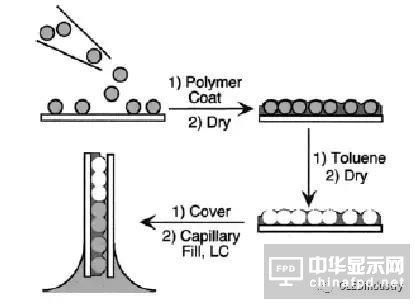

空穴法制備PDLC的過程

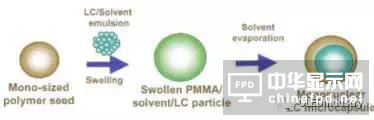

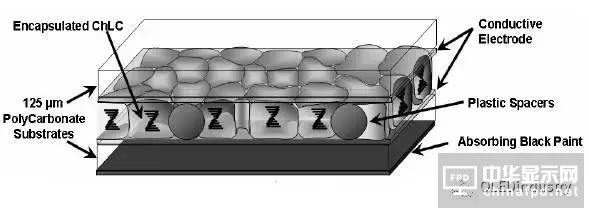

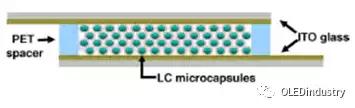

基于液晶微膠囊的PDLC器件結構

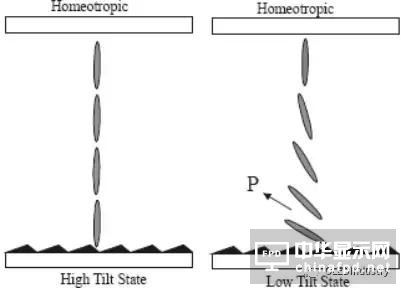

頂點雙穩態液晶顯示
利用特殊設計的槽柵來實現向列相液晶的兩個雙穩態
受表面錨泊作用的影響，液晶分子在槽柵橫截面上的取向存在著高、低傾角兩個穩定狀態，該穩態效果是槽柵深度和槽距比例的函數，兩種穩態效果之間的轉變可以通過外加電場的調節來實現。
基于ZBD的顯示原理，G.P. Brvan-Brown 在結合PEDOT-PET柔性電極/基板的情況開發了高對比度、反射式的頂點雙穩態柔性顯示器。

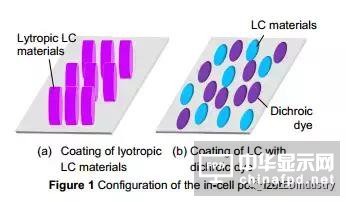

賓-主液晶柔性顯示

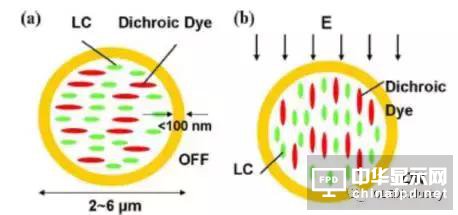

芯材內液晶分子受二色性染料的影響而呈現特定的排列；
在外加電場驅動下，液晶分子和二色性染料分子的排列取向與電場方向一致，從而表現出明（彩色）/暗對比的顯示效果

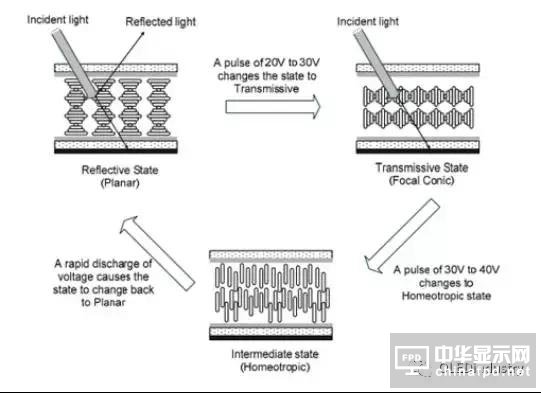

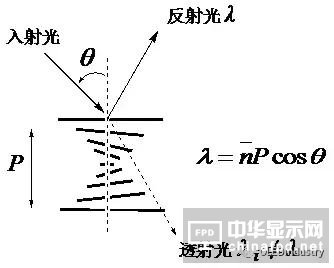

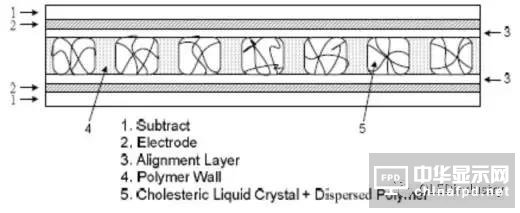

聚合物致穩膽甾相液晶顯示
采用光聚合的方法得到規整的柵欄
將聚合物和液晶混合均勻后注入到柵欄之間的空隙
通過相分離方法在每個微格內形成穩定的CLC多疇分布
經封裝得到和紙張類似的膽甾相液晶顯示器

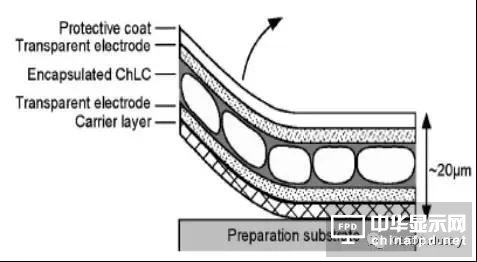

Kent Display公司基于CLC微膠囊的PSCT顯示器件產品
單穩態鐵電液晶柔性顯示

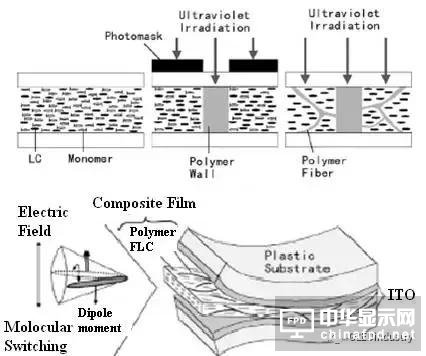

單穩態鐵電液晶柔性顯示器的結構和原理圖
配套功能材料

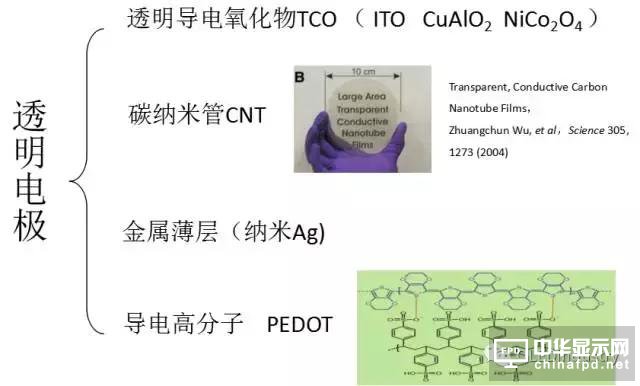

柔性透明電極
柔性透明基板
柔性、透明基板：#p#分頁標題#e#
Glass
金屬薄片適合非透明顯示
透明高分子聚合物 （PET ,PC, PI）

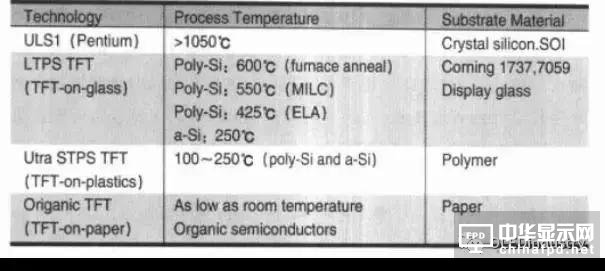

不同基板的TFT 適配性技術

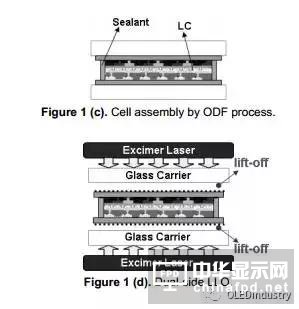

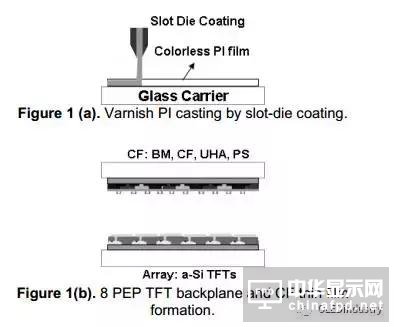

轉貼技術-柔性顯示實施例

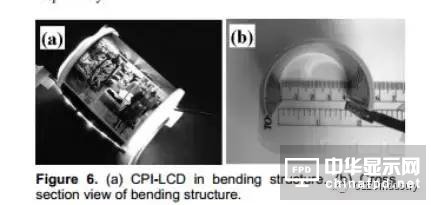

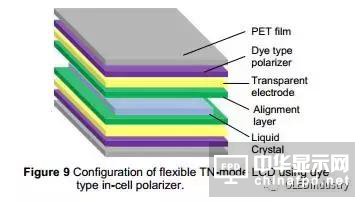

柔性顯示LCDs 新型產品結構例
