　　Color Filter(彩色濾光片)是組成面板中最重要的關鍵零組件，占面板制造總成本約四分之一，制造生產方式是在素玻璃基板上用紅、綠、藍色的光阻液原料,用黃光蝕刻方式或是其它技術(如顏料分散或轉印方法)形成與紅、綠、藍三原色的長條形數組的基板。

　　當背面的光源穿透每一個畫素(pixel)內的紅、綠、藍濾光片與被電路驅動呈現灰階的液晶后，會變成有不同比例的三種原色(RGB)之混合光。肉眼所看到的彩色影像就是光透過一個個有濾光片的液晶小格子變成之混合光組成的結果。

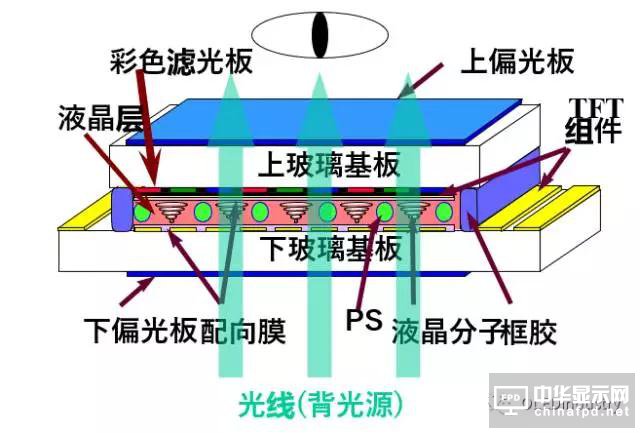

　　所謂的TFT面板制造，簡單的說，就是將一片彩色濾光片和一片有主動矩陣(Active Matrix)的玻璃基板組合，兩邊貼上偏光板，再加上驅動電路及框架的過程。

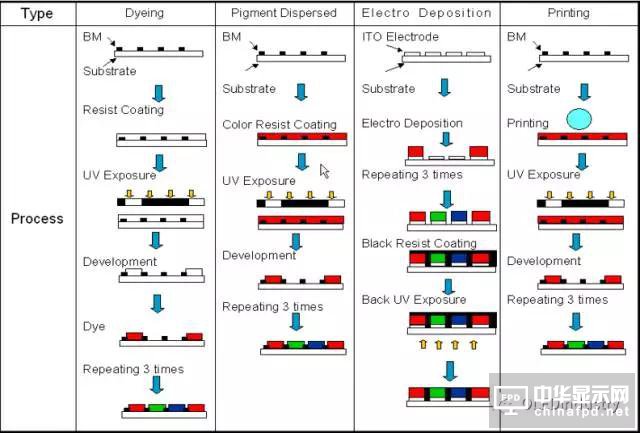

　　CF的種類

• 　　Dye (染色法)
• 　　Dry Film (色層貼付) – 35KCF
• 　　Pigment Dispersion (顏料分散法)

　　CF制程

　　1.分工概況

　　薄膜

• 　　BM/ITO sputter
• 　　BM photo lithography
• 　　BM etching

　　黃光

• 　　R/G/B photo lithography & cure
• 　　Protrution (DD) photo lithography & cure、
• 　　Photo-spacer (PS) photo-lithography & cure

　　檢測

• 　　Defect Inspection
• 　　Final Inspection
• 　　Repair

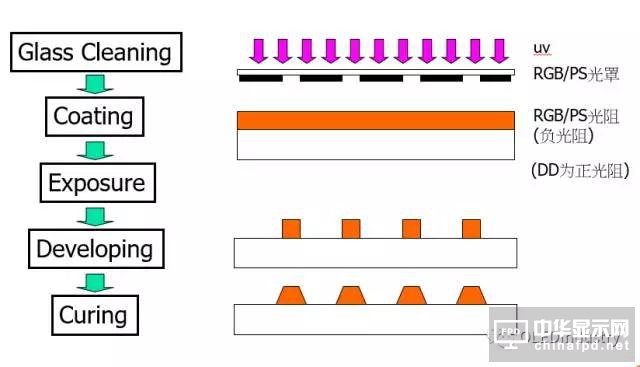

　　CF制程基本步驟

　　正光阻制程 : 光阻照到紫外光的部份會在后續顯影步驟中被移除。如 : BM, DD.

　　負光阻制程 :光阻沒照到紫外光的部份會在后續顯影步驟中被移除。如 : R, G, B, PS.

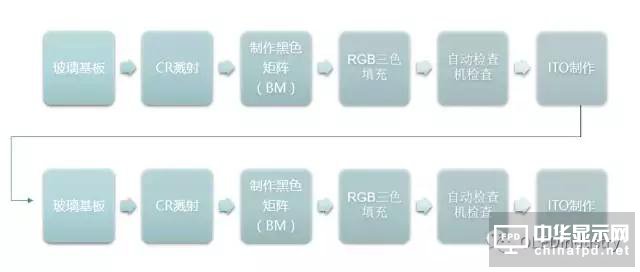

　　CF制作流程圖

　　BM制程

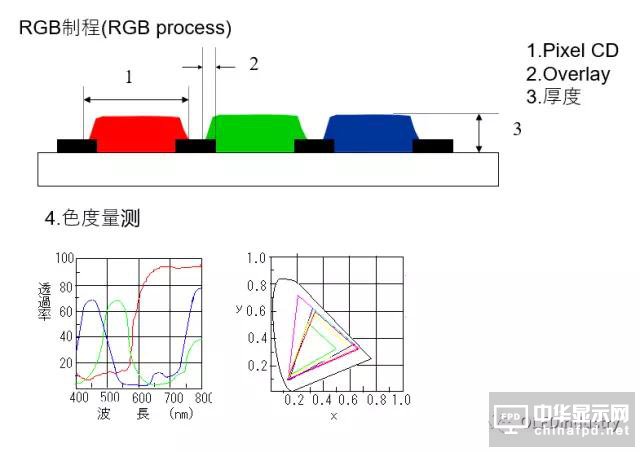

　　RGB制程(RGB process)

　　ITO制程

　　MVA制程

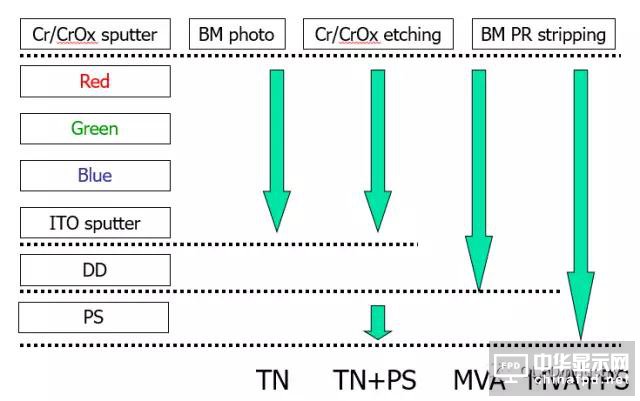

　　CF Process Flow

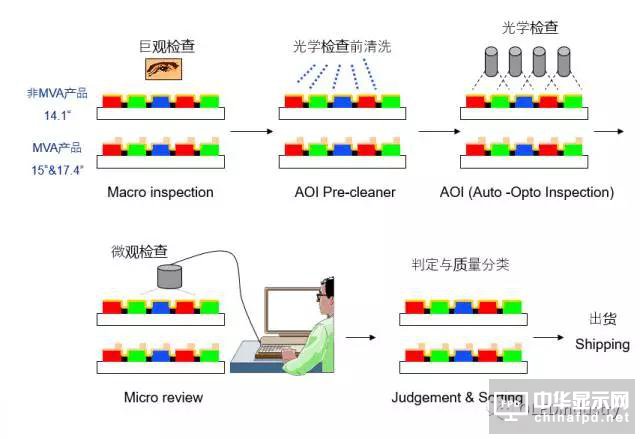

　　最終檢查

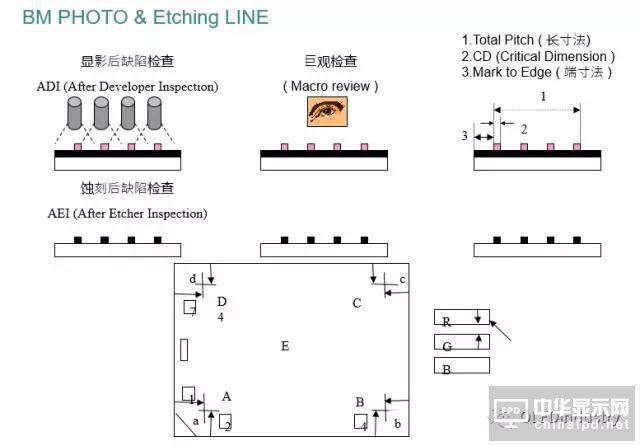

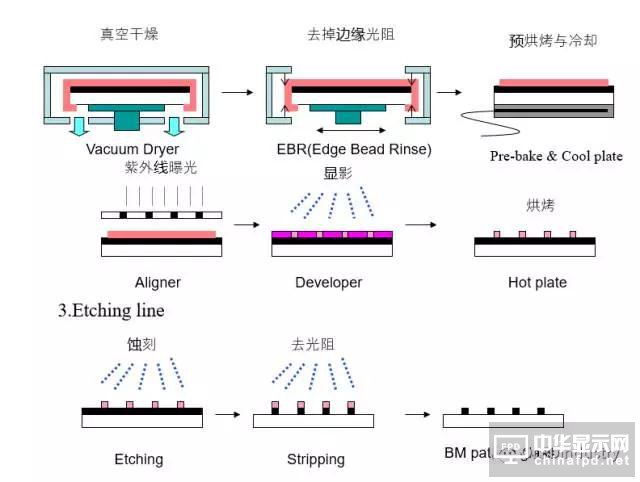

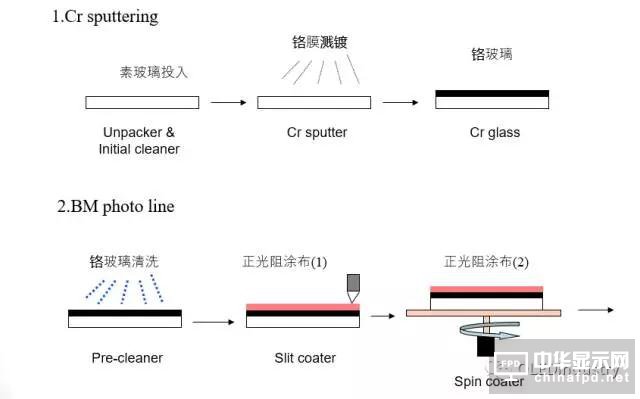

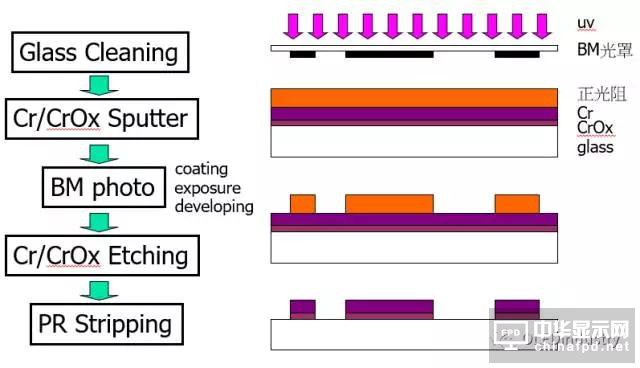

　　黑色矩陣制程

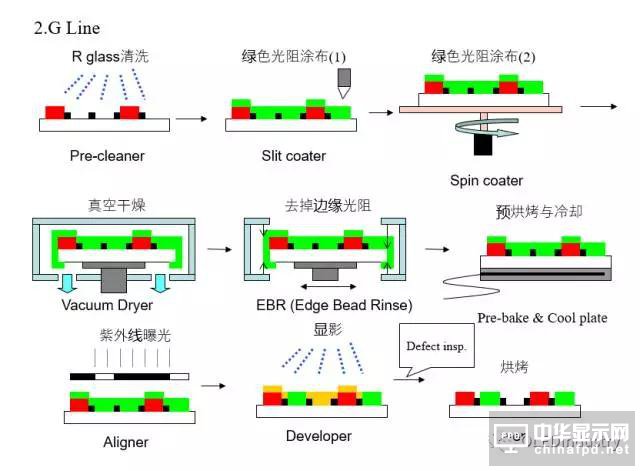

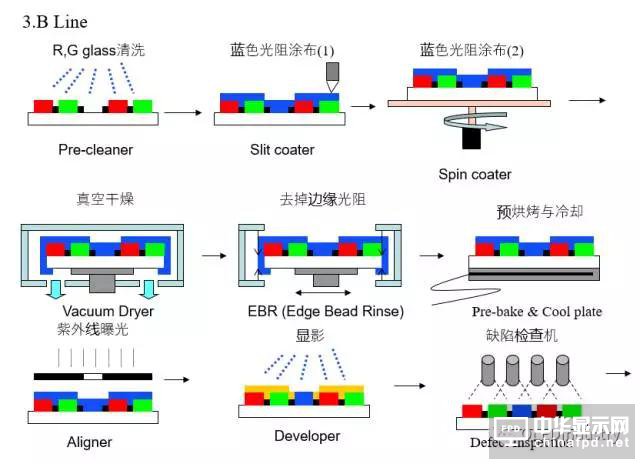

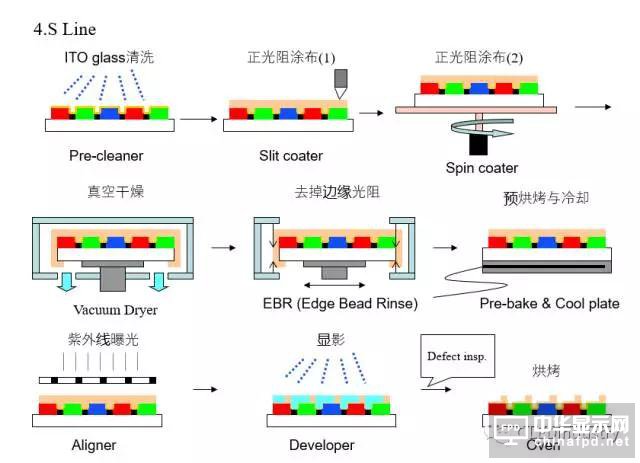

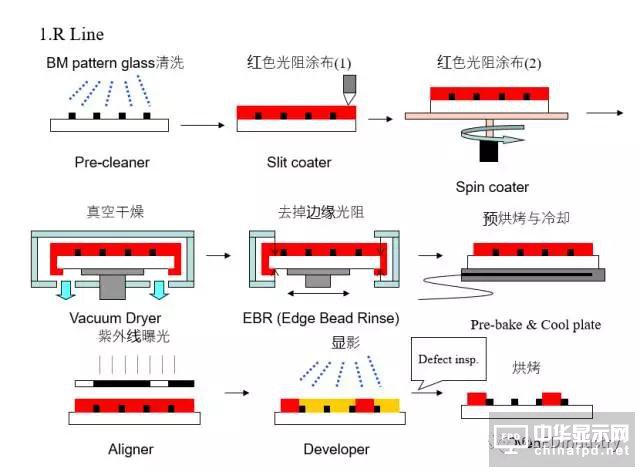

　　RGB制程(RGB process)

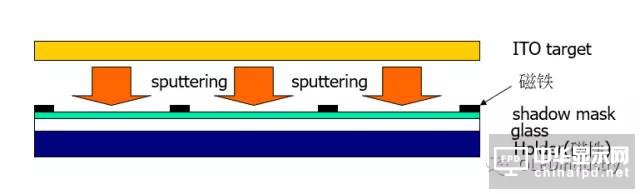

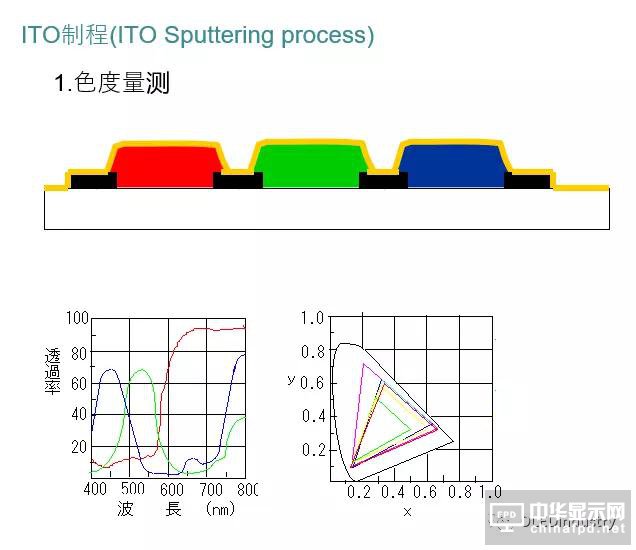

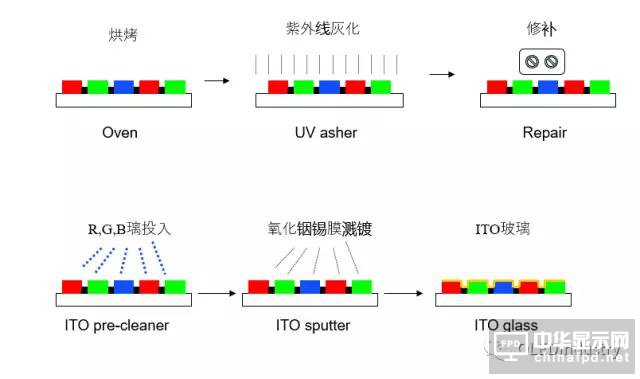

　　ITO制程(ITO Sputtering process

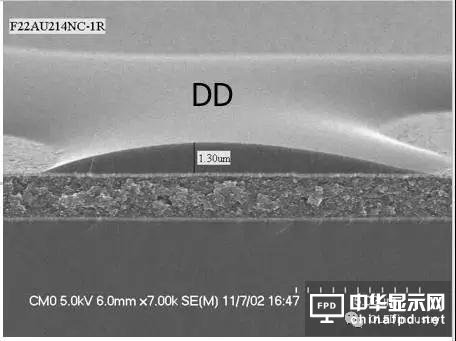

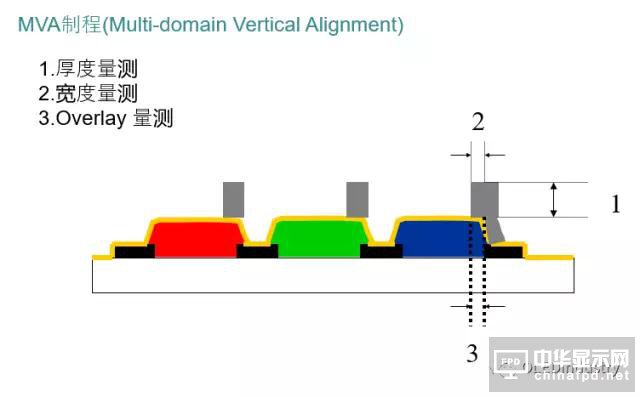

MVA制程(Multi-domain Vertical Alignment)

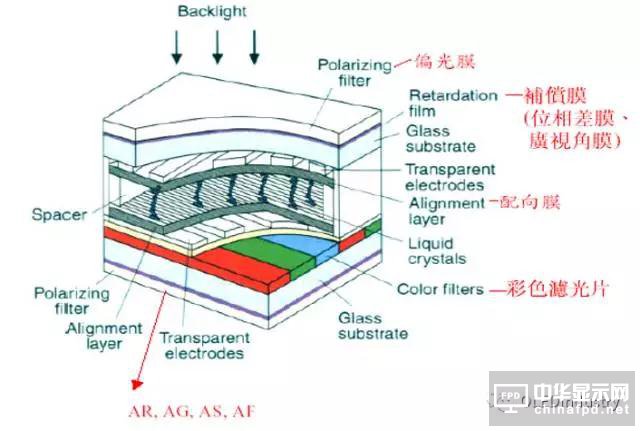

CF結構

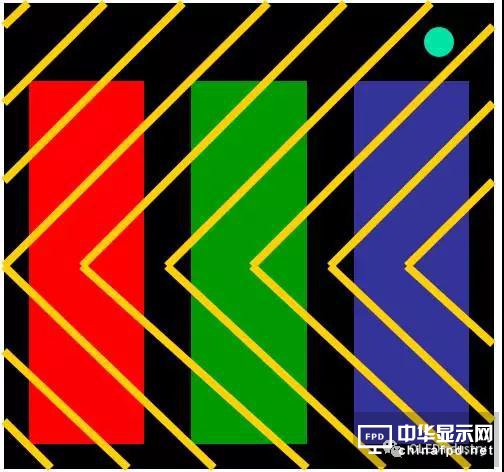

　　正視圖

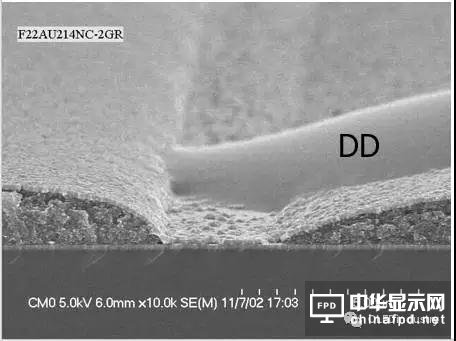

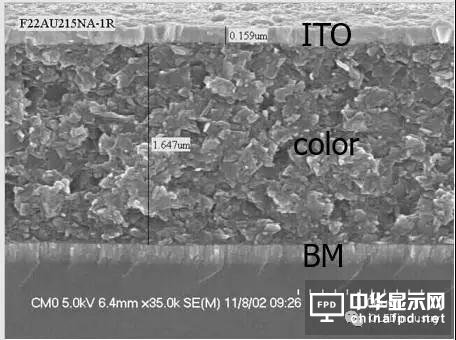

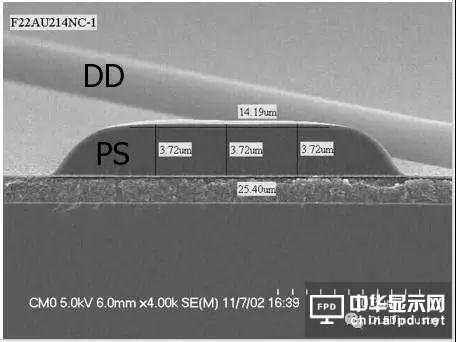

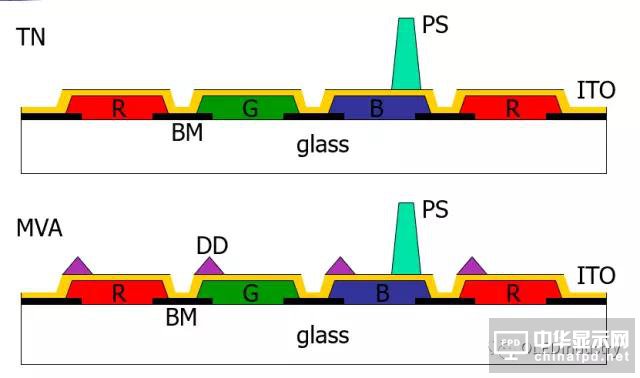

　　剖面圖
